该项试验用于检验管接头或接头组件中的流动流体温度在极限范围变化时,是否发生泄漏。

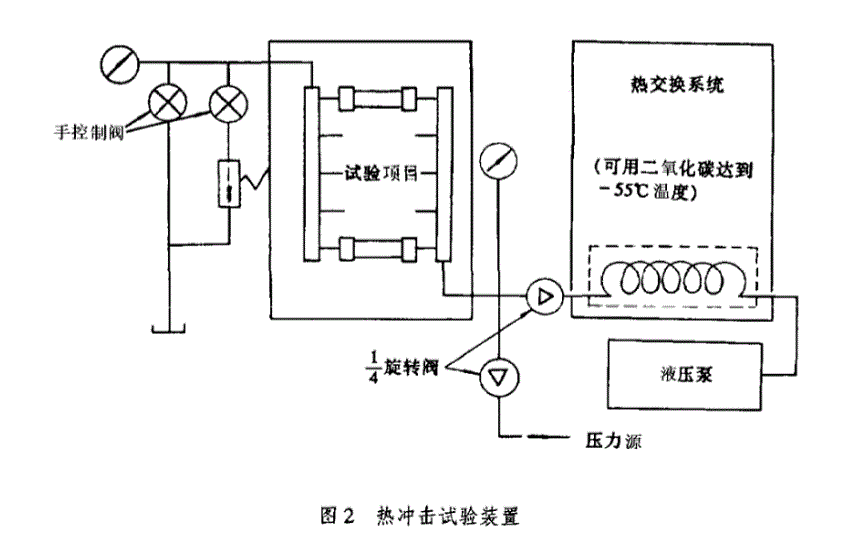

将试验组件安装在能为规定系统类型提供所需流体、环境温度和系统压力的试验装置中(如图 2 所示)。
GJB 3230-1998 航冷热冲击试验
1、热试验箱试验
将试验组件装在试验箱内并与压力源相接,充规定试验液,然后使组件增压至系统工作压力。试验箱中的温度升高到系统所需的最高温度,然后在此温度下至少保持 2h 。此后,仍在此温度下,排放掉热试验液,并在 20s 内换成规定最低温度下的试验液。在另 20s 内,使液体压力升高到耐压压力,保压 1min 。在保压时间内,对组件连续观测不允许有泄漏现象。随后用 1min 时间释放此压力。
2、冷试验箱试验
冷却至室温后,重新施加系统工作压力,然后使试验箱中的温度降低到规定的最低温度,在此温度下至少保持 2h ,然后仍在此低温下,排放掉冷试验液,并在 20s 内换成系统规定最高温度的试验液。在另外 20s内,使液体升高到系统规定的耐压压力,保压 lmin。对试件连续观测,不允许有泄漏现象。
3、 试验程序
应顺序地重复 1 和 2 条规定的试验程序,共重复三次。
