GBT26143-2010液压管接头爆破试验方法
1.总则
除非在各管接头标准中另有规定,应对三个1型试验组件,以及当适用时,三个2型、3型和4型试 验组件进行试验,以确定指定的管接头在失效前能够承受最小4倍的最高工作压力。
2.步骤

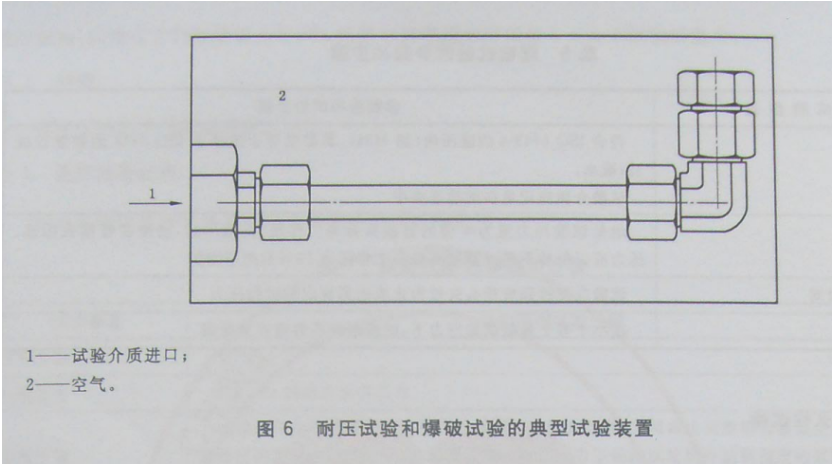

如图6所示,对试验组件按表5的规定进行加压。
3.元件的再利用
经过该项试验的试件不应再做其他试验,不得用于实际使用或返回库存。
表5爆破试验的参数和步骤
试验参量 | 参数值和试验步骤 |
试验介质 | 符合ISO 6743-4的液压油(如HM),其黏度等于或小于ISO 3448的黏度等级 32;或水。试验介质应记录在试验报告中。 |
试验压力 | 最低试验压力应为4倍的管接头最高工作压力,适用时,按照各管接头标准。 压力应以每秒不超过管接头最高工作压力16%的速率增加 |
试验持续时间 | 试验应持续到管接头失效为止或达到规定的试验压力 |
判定标准 | 在小于等于最低试验压力下,试验组件不得有可见泄漏 |
