GBT 26143-2010 液压管接头带振动的耐久性试验方法
1.总则
除非在各管接头标准中另有规定,应按照图8所示对三个试验组件进行试验,以确定他们在133%最高工作压力下循环50万次并同时施加振动无泄漏或元件失效。对于通径51 mm或更大的法兰组件和管外径为50 mm或更大的管接头,如果设计经过了计算或有限元分析验证,对三个试验组件进行试验即可。
注:通过计算或有限元分析校核是指有正式计算书或报告。
2.步骤

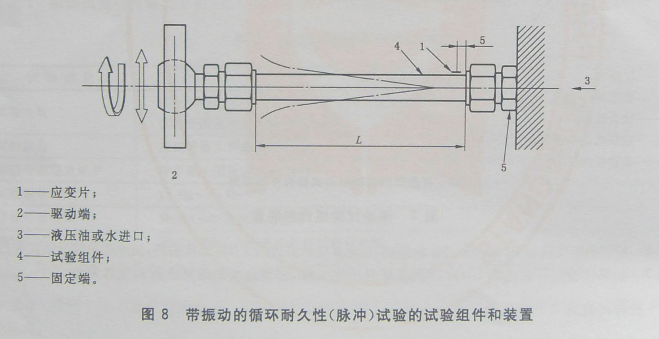

带振动的循环耐久性(脉冲)试验应按照表11和图8的规定进行。
表11带振动的循环耐久性(脉冲)试验的参数和步骤
试验参量 | 参数值和试验步骤 |
试验介质 | 符合ISO 6743-4的液压油(如HM),其黏度符合ISO 3448的黏度等级32;或水。试验介质应记录在试验报告中 |
试验压力 | 试验压力应符合ISO 6605所示波形,其峰值压力为管接头最高工作压力的133%,脉冲 频率为0.5 Hz-1.25 Hz |
试验弯曲应力水平 | 管子最小屈服强度的25% |
试验振动频率 | 20倍脉冲频率 |
试验持续时间 | 最少50万次压力脉冲循环 |
判定标准 | 在试验期间,试验组件没有任何泄漏或失效 |
在确定试验采用的应力水平时,对使用最小屈服强度超过235 MPa的管子,需要考虑其动态能力。 |
