流阻测试:试验对象液冷系统。
试验内容:

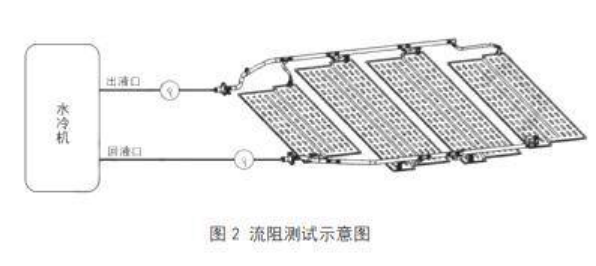

a.按照图 2 连接水冷机与电池液冷系统,且进、出口需要预先安装精密压力传感器(或其他精密压力测量装置);
b.按照测试要求设置水冷机出液口温度:-20℃、-10℃、0℃、15℃、25℃;流量:8 L/min、10 L/min、12 L/min、14 L/min、16 L/min;或者制造厂商要求的其他温度及流量。
c.待温度(变化不超过1 ℃/min)、流速(变化不超过 0.1L/min)稳定,记录不同温度、流量状态下的流阻
d.计算液冷系统的流阻时需要剔除冷水机于液冷系统连接管流阻的影响,推荐压差表安装在液冷系统进出口距离小于15CM的位置
