密封性能试验

   真空密封性能

   低压密封性能

   高压密封性能

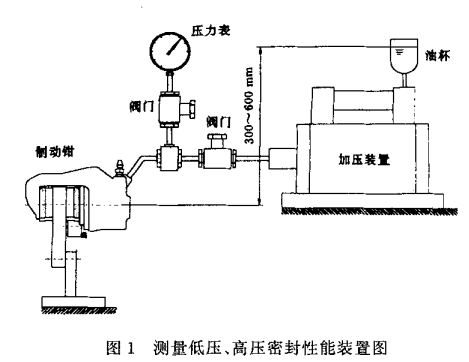

1. 低压密封性试验

a)将制动钳总成固定到支撑板上，用模拟的制动盘按实车状态安装(试验装置图1所示 ），将空气完全排净;

b)系统施加0.2~0.4 MPa的液压;

c)稳压时间0.5s;

d)关闭被测系统，同时立刻测量 2min内的压力降。

2.高压密封性试验

a)将制动钳总成固定到支撑板上，用模拟的制动盘按实车状态安装(试验装置见图1所示)，并将制动钳空气排净;

b)系统施加(16士1)MPa的液压;

c)稳压时间 5s,并保持2min;

d)关闭被测系统;

e)立即测量5s内压力降。

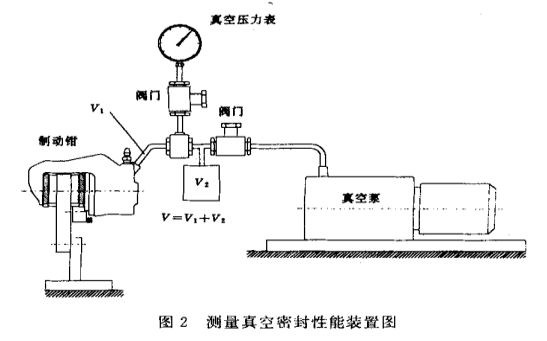

3. 真空密封性能试验

a)将制动钳固定在万能支撑板上(试验装置见图2所示);

b)制动钳接通真空泵;

c)将系统抽真空至绝对压力(250士50)Pa后即切断真空源;

  d)同时立即测量 20、内的压力升高值 测试容积 V为(150士10)mL.
