瑞特检测是一家专业生产净水机试验机的厂家，公司主营业务有：净水机试验机、水系脉冲试验机、油系脉冲试验机、流阻试验机、液体冷热冲击试验机、气体冷热冲击试验机、内腐蚀试验机、电子水泵性能试验机、水压爆破试验机、耐压爆破试验机、高温高压蠕变试验机、气密性试验机、气体增压系统、气体增压泵等气体液体工程压力转换与控制产品及解决方案。如您有什么疑惑，您可以点击旁边的在线聊天框，跟我们进行沟通，客服在线为您解决疑惑。

净水机试验规范与方法

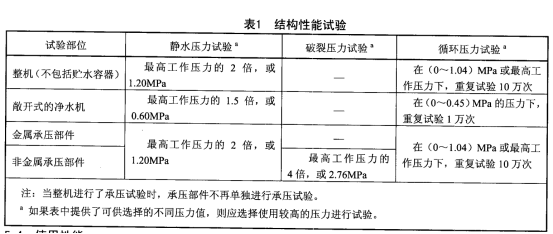

试验项目：

1、静水压试验

2、破裂压力试验

3、循环压力试验

4、进水电磁阀、出水阀耐久性试验

5、泵耐久性试验

试验方法：

1、静水压试验

按下列规定对样品进行静水压试验：

a) 试验用水的温度应保持在13~24℃，且应调整到在试验装置的表面不会形成冷凝水；

b) 将试样的进水口连接到试验装置上，且使试样的阀门、管路的开闭状态与正常使用的状态一致；

c) 通过向试样内注满水并冲洗，使试样内的空气全部排空，关闭试样的出水口，将试样的控制阀门调整到正常工作位置后，对试样的所有在正常工作过程中可能会承受系统管路压力的部件，包括进水口和出水口的零部件，施加压力；

d) 以不超过0.4MPa/S的升压速度，在5min内将静水压力增加到规定的压力值；

e) 将试验压力保持15min。在整个试验过程中，不断地检查试样的水密性，观察是否存在渗漏现象。

2、破裂压力试验

a) 试验用水的温度应保持在13~24℃，且应调整到在试验装置的表面不会形成冷凝水;

b) 按照正常安装和操作规定进行完整组装；

c) 应通过水泵系统将试样连接到试验装置的供水端上；

d) 应尽可能使用螺纹零件封闭试样上所有保留开口，通过注满水并冲洗，使试样内的空气全部排空；

e) 以不超过0.4MPa/S的升压速度，水压应在试验开始之后的70S内达到规定的破裂压力值，或试样在更低压力下生效为止。在达到规定的破裂压力值后，应该保持5S再进行卸压。

3、循环压力试验

按下列规定进行循环试验

a) 整个循环试验过程的水温应该保持在（20±3）℃。试验用水的温度应该调整到在试验装置表面不会形成冷凝水；

b) 试样的进水口应该连接到试验装置上。试样应在选择关闭排水管路的情况下，与正常使用状态一致；

c) 在试样内注满水，用水对整个试样进行冲洗，以便排空的全部空气。关闭试样的出水口，将试样的控制阀调整到正常工作位置上。然后对试样中所有在正常工作工程中可能会承受压力的部件，包括试样进水口和出水口的部件，施加压力；

d) 将计数器归零，或记录其初始数后，开始压力循环试验。压力升压时间不应该小于1S、不大于10S，并且另一个压力循环开始之前，是试验装置的压力返回到0.014MPa；

e) 整个试验过程中，应周期性地检查系统的水密性，观察是否存在渗漏现象。

4、进水电磁阀、出水阀耐久性试验

  进水阀：进水电磁阀水压为0.4MPa的进水和额定电压下，进行10万次通断试验，其中启动2S，关闭3S为一次试验。

 出水阀：将出水阀安装在模拟工装上，通水（热水出水阀通水温为90℃热水，冷水出水阀通水温为10℃的水，其他出水阀通水温威5℃的常温水），让控制元件今夕开闭动作，以15次/min~20次/min的速度，一开一闭为一个循环。让控制元件一直动作，直到达到50000次，在试验过程中检查出水阀是否能正常工作。

5、泵耐久性试验

将试验水泵连接到图2试验装置上，使增压泵在进水很定在0.1MPa，启动泵，保持泵出口压力为（0.42±0.042）MPa，连续运行2000h。
