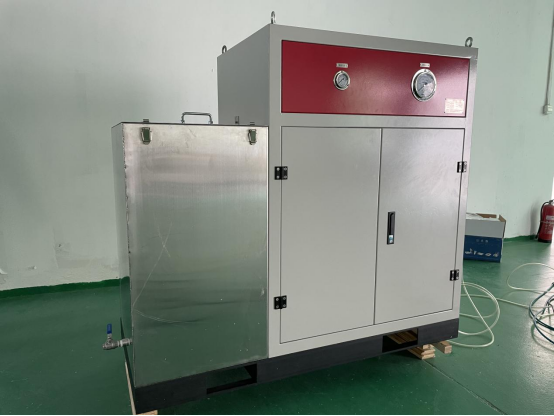

水下控制模块测试系统设备描述：

该设备用于水下控制系统的测试和冲洗，配有三路独立液压系统，可根据需要分别提供不同压力的流量输出。

水下控制模块测试系统参考标准：

1. GB/T21412.6-2009  石油天然气工业水下生产系统的设计与操作 第六部分 水下生产控制系统

2. ANSI/AWS D1.1-D1.1M-2006  钢结构焊接规范

3. DNV NO.2.7-1  近海集装箱标准

4. API RP 520 炼油厂压力泄放装置的尺寸确定.选择.安装

5. BS PD5500-2006  非直接火焊接压力容器规范

6. PED 97/23/EC  压力设备指令

7. ASME IX  焊接与钎焊评定

8. SAE J 514  液压管接头标准

9. SAE J 517 液压胶管标准

水下控制模块测试系统技术参数：

1. 高压系统：

压力范围：0~9370psi

介质:水基液压油

2. 低压系统

压力范围:0~3770PSI

介质:水基液压油

3. 冲洗填充系统：

压力范围：0~785psi

介质：水基液压油

油箱：250L不锈钢容腔，带有过滤器

水下控制模块测试系统功能特点：

1. 液压控制单元模块和清洗单元集成于一体。

2. 紧急关断功能

3. 配有声光报警装置

4. 电信号远程控制功能

5. 蓄能器组设计参照ASME IX/PED 标准设计

6. 框架结构设计参照AISC, ANSI/AWSD1.1 和DNV NO.2.7-1
