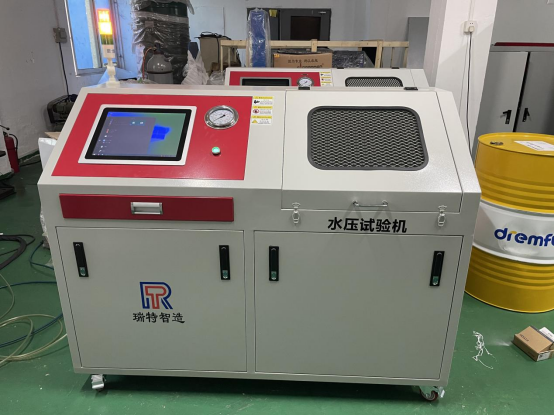

管件专用接头水压试验台试验压力0-30Mpa，可以调节，主要用于管件接头的水压压力测试。控制系统采用工业控制计算机＋二次控制仪表系统＋传感器开关控制模式，对所有的开关量进行闭合PLC 监控，采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。

管件专用接头水压试验台基本参数

1. 水压压力范围 0-30MPa

2. 试验介质 液压油

3. 环境温度 室温

4. 时间显示 电脑显示

5. 压力曲线显示 数据采集软件实时显示

6. 报告打印 试验完毕可以打印试验报告并保存试验数据

7. 试验数据保存 可以保存报告及试验过程记录

8. 显示精度 0.01MPa

9. 控制精度 1%

10. 介质温度 室温

11. 功率 6kw

管件专用接头水压试验台系统构成

1．疲劳发生装置：注水泵、调压阀、液压站、比例阀、管路。

2．数据采集控制装置：计算机、采集软件、压力传感器、数据采集卡。

3．软件异常处理装置：包括压力、数据采集。

管件专用接头水压试验台软件与原理

如图所示：主要包括邮箱、动力站、疲劳泵、传感器、高压泄压阀、管路等组成。

其中绿色线路为计算机控制信号，控制疲劳启停及处理异常情况，采集数显表压力值，控制自动泄压阀。

管件专用接头水压试验台的特点

1.支持断电自动保存数据；

2.可存储最近20万次压力试验结果。

3.试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内，存储器有USB接口，可打印实验压力曲线；

4.计算机数据采集处理，打印输出压力、疲劳次数和疲劳压力波形；

5.实验数据可回访，可以按照实验时间、实验次数等查询实验结果。

6.拆卸被试管路后的泄漏介质自动回收；

7.使用安全，工件自动检漏和停机；电器安全保护措施。
