在流体系统设计与测试中，流阻（Flow Resistance）是衡量流体通过管道、阀门、过滤器等部件时所受阻碍的重要参数。由于直接测量“流阻”较复杂，工程上普遍通过测量不同流量下的压降（Pressure Drop, ΔP），并绘制 ΔP-Q 曲线 来间接表征流阻特性。这条曲线不仅能直观展示系统性能，还能为泵选型、能耗优化提供依据。

📈 压降-流量曲线的分析要点

分析此类曲线主要关注以下几个维度：

• 曲线形状判断流动状态

  层流区域：在低流量时，压降与流量可能近似呈线性关系（ΔP ∝ Q），表明粘性力主导。

  湍流区域：在高流量时，压降迅速上升，与流量的平方成正比（ΔP ∝ Q²），这是惯性力主导的典型特征 。

• 利用公式反推流阻系数

  根据达西-魏斯巴赫方程或通用阻力公式，可将测得的压降数据用于计算流阻系数：

  ΔP=f⋅L/D⋅ρv²/2

  其中摩擦系数 f 与雷诺数相关，可通过实验数据拟合得出 。

• 比较不同设计的优劣

  通过对比不同样品（如不同滤网、不同管路布局）的压降-流量曲线，可以快速判断哪个设计的流阻更小、效率更高。

  为了更清晰地展示分析逻辑，以下表格总结了关键分析指标：

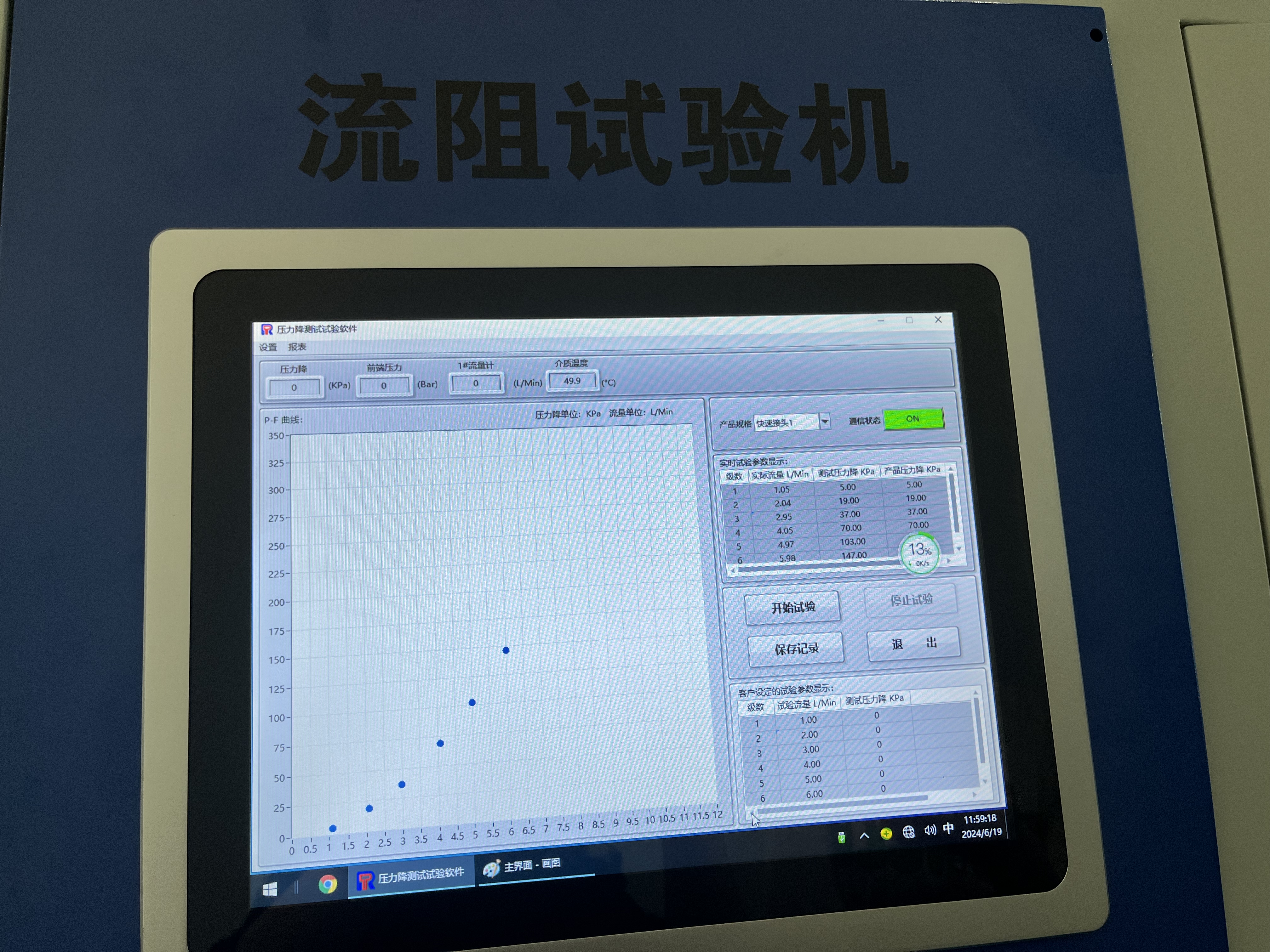

• （补充说明）实际测试中，常通过改变泵速或阀门开度调节流量，同步记录流量计和差压变送器的数据，最终绘制成图。标准如 ISO 5801 和 GB/T 6167 对测试方法有明确规定。

✅ 结论

分析压降-流量曲线的核心在于理解其非线性关系的本质，并将其转化为可操作的工程指标。通过该曲线，工程师可以：

评估系统能效；

优化管路设计以降低能耗；

为泵、风机等动力设备的选型提供依据；

判断是否存在堵塞或设计缺陷。
