内部腐蚀试验系统为带压带温带流量测控于一体长期运行的循环试验机，可以同时实现循环介质的压力、温度、流量检测，可实现长期无故障运行。

      温度的实现通过直接加热的方式，介质在储液器内加热获得满足试验条件的温度，并通过测试产品入口处温度传感器反馈试验介质温度，温度偏差依靠PID调控和有效的管道保温来保证。

      流量通过管道上的流量传感器来直接检测和反馈，变频电机能通过改变电机转速来实现单路流量输出，通过流量传感器将数据反馈给控制系统，对流量做进一步调整，确保设定流量与实际检测流量无偏差。试件出口均带自动截止阀，可以有效切断关闭测试试件和循环系统。

       压力的实现通过造压泵造压，并通过PWM的控压方式来给系统提供压力，有效维持系统的试验压力。

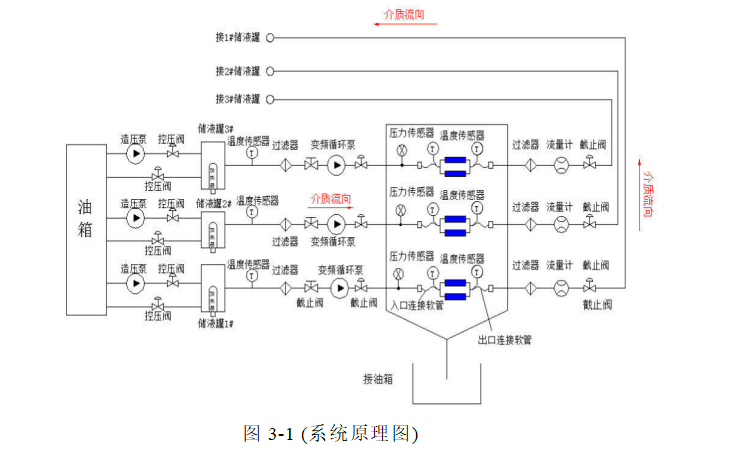

该试验机工作原理如下图所示：
