钳体刚性试验

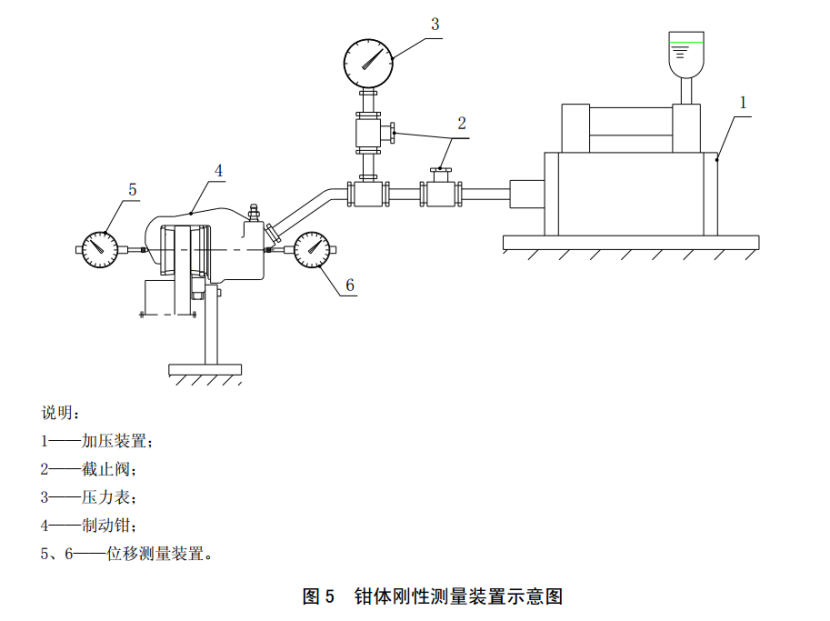

1.将制动钳总成固定于安装架上，然后将液压源加压管路连接到制动钳进液口，彻底排净系统内的空气，见图 5。

2. 钳体变形量测量点应选择在平坦部位，避开铸件表面的凹凸不平处，减少测量误差。测量点原则上应位于活塞轴线上。如果活塞轴线上不能测量时，可选在其它有代表性的位置上。

3.安装位移测量装置。

4.对制动钳施加液压至 7 MPa 或产品技术文件规定的压力，保压 5 s 后卸压。如此反复进行 5 次，将位移测量装置调零。

5.对制动钳缓慢加压至 7 MPa 或产品技术文件规定的压力，记录钳体在活塞轴线上的变形量(两位移测量装置位移测量值的绝对值之和)。
