活塞回位量试验

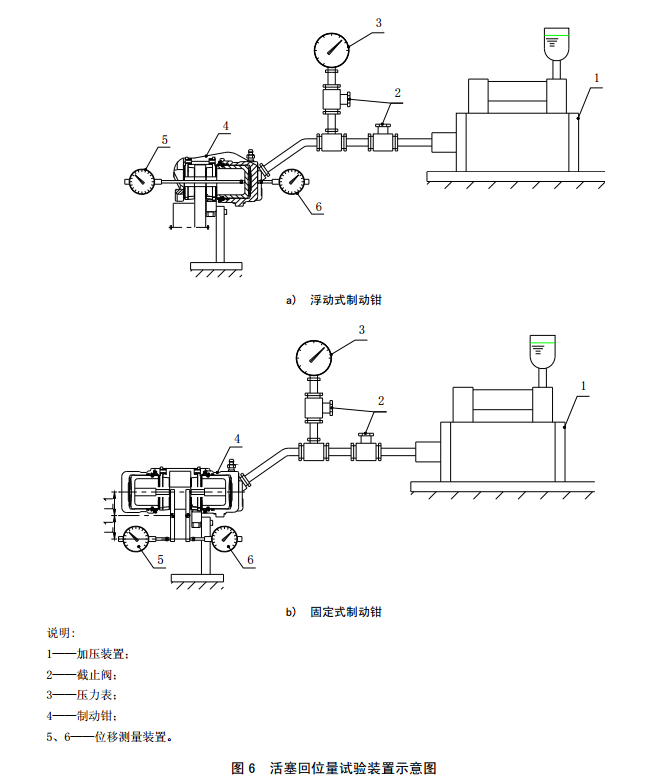

1.将制动钳总成安装在试验台上，然后将液压源加压管路连接到制动钳进液口，彻底排净空气，见图 6。

2. 在活塞中心和缸体底部中心位置分别安装一位移测量装置，然后对制动钳施加液压至 7MPa，保压 5s 后卸压至零，如此反复进行 4 次后，再次施加液压至 7 MPa，并保持，同时对位移测量装置调零或记录此时的显示值。

3. 缓慢卸压至零，对固定式制动钳记录活塞回位量；对浮动式制动钳记录活塞和缸体的位移量，并按(1)式计算活塞回位量。

S=|SA|+|SB| …………………………(1)

式中：

S——活塞回位量，单位为毫米(mm)；

|SA|——活塞位移量，单位为毫米(mm)；

|SB|——缸体位移量，单位为毫米(mm)
