适用范围

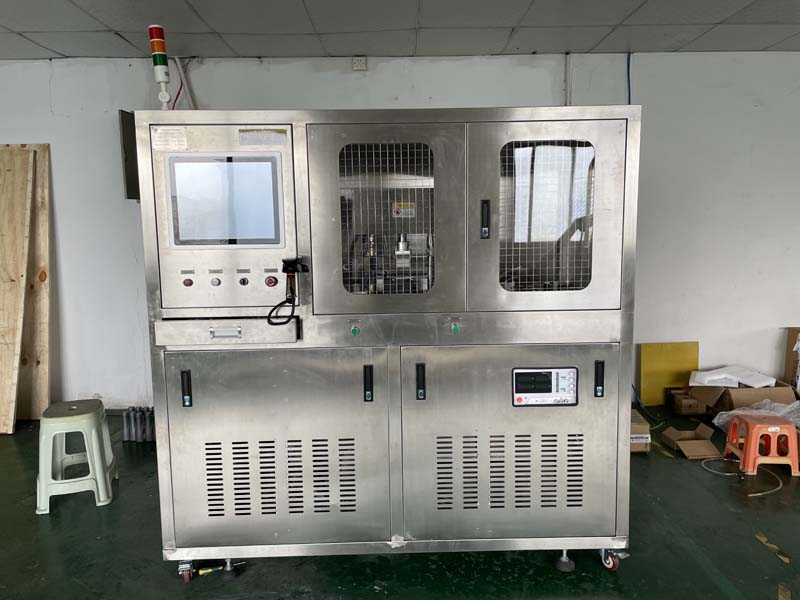

本试验设备是根据行业相关标准及企业的技术要求，主要针对ABS/ESC、HCU总成性能测试的实验室设备。

执行标准

1. QC/T 1005-2015《汽车防抱制动系统液压电磁调节器要求及台架试验方法》

2. 用户提出的有关技术要求。

测试项目

1. ABS/ESC 总成测试

2. 增压阀/供油阀测试

3. 减压阀测试

4. 供油阀测试

设备参数

1. 气压测量：量程 0～1.6MPa；精度 0.1%

2. 液压测量：量程 0～40MPa；响应频率 20kHz; 精度 0.25%

3. 电流测量：量程 0～150A；响应时间≤1uS；精度：0.5%

4. 电流测量：量程 0～6A；响应时间≤1uS；精度：0.5%

5. 电压测量：量程 0～30V；响应时间≤1uS；精度：0.5%

6. 流量测量：量程 0.004～4L/min；精度为测量值的 0.3%

7. 压缩空气：0.6~0.8MPa 的洁净干燥气源

8. 台架电源：AC220V，频率 50Hz±2%，功率 10kW
