适用范围

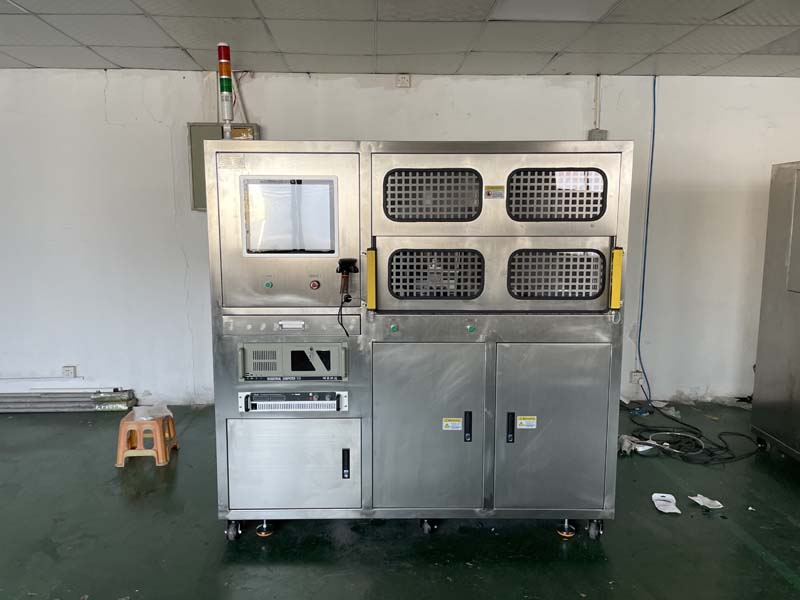

主要适用于ABS/ESC 的高低温制动耐久性测试，试验台主要由制动加载驱动机，ABS/ESC 电磁阀组控制系统、传感器系统、数据采集系统、数据采集分析软件、气液增压器等组成。耐久试验时，加载液压通过电气比例阀控制气液增压器的输入气压的方式实现自动调节。

执行标准

1. QC/T 1005-2015《汽车防抱制动系统液压电磁调节器要求及台架试验方法》

2. 用户提出的有关技术要求。

测试项目

 ECU 循环测试

设备参数

1.系统调压：0～25MPa

2.液压测量：量程 0～40MPa; 精度 0.25%

3.电压测量：量程 0～30V；精度：0.2%

4.电流测量：量程 0～50A，0～70A；精度：0.1%

5.压缩空气：0.6~0.8MPa 的洁净干燥气源

6.台架电源：AC220V，频率 50Hz±2%，功率 10kW

7.高低温箱电源：AC220V，频率 50Hz±2%，功率 18kW

设备特点

1.系统由计算机控制，绝大部分测试工作，可根据设置好的参数自动

完成。测试参数与曲线由计算机自动实时显示。

2.核心元器件选用进口元件，保证系统运行稳定可靠；

3.电气部分具有良好的电磁屏蔽、光电隔离功能和可靠的安全防护措

施；

4.系统具有故障自检、过载保护、超压报警功能；

5.选用高精度传感器，性能稳定，准确可靠；

6.独立操作控制台，配液晶显示器、实现控制、参数设置、结果显示，

并数据保存、查询；
